Automatischer Sonnenschutz: Windlast, Antriebe und Ausfallmodi – Technische Analyse
Automatische Sonnenschutzsysteme versprechen energetische Optimierung und Bedienkomfort. Die technische Realität zeigt jedoch systemimmanente Schwachstellen: Rohrmotoren mit Kurzzeitbetrieb (KB 4 min) erreichen bei wechselnder Bewölkung schnell ihre thermische Abschaltgrenze. Windwächter mit träger Hysterese verursachen Sägezahn-Fahrzyklen bis zur Antriebsüberhitzung. Systeme ohne Nothandkurbelgetriebe (NHK) blockieren bei Stromausfall Flucht- und Rettungswege. Diese Analyse dokumentiert die Diskrepanz zwischen Verkaufsrhetorik und bauphysikalischer Notwendigkeit, quantifiziert Ausfallszenarien und definiert Mindestanforderungen für robuste Installationen nach DIN EN 13561 und VDMA 24186.
TEIL 1: SYSTEMKOMPONENTEN IM TECHNISCHEN REALITÄTSCHECK
Die folgende Bewertungsmatrix stellt marktübliche Verkaufsargumente den tatsächlichen technischen Limitierungen gegenüber und definiert ingenieurtechnische Mindestanforderungen.
| Parameter | Marktübliche Ausführung | Technische Limitation | Robuste Lösung |
|---|---|---|---|
| Antriebstechnik | Rohrmotoren mit Kunststoffgetriebe, Hinderniserkennung | Thermoschutzabschaltung nach 4 min Dauerbetrieb, Getriebeverschleiß nach 15.000-20.000 Zyklen | Industriemotoren mit Metallgetriebe, Zwangskühlung, ED 100% |
| Windüberwachung | Schwellenwertschalter bei 35-50 km/h | Reaktionszeit 2-5 Sekunden, keine Böenerfassung, Sägezahn-Effekt bei instabilen Windverhältnissen | Echtzeit-Windmessung mit Hardware-Verriegelung, Vorrangschaltung über Bus-System |
| Notbedienung | Elektrische Steuerung ohne mechanische Rückfallebene | Totalblockade bei Stromausfall, Platinenschaden oder Motordefekt | NHK-Getriebe an jedem Antrieb, USV-Pufferung für Sicherheitsfahrt |
| Steuerungslogik | Cloud-basierte App-Steuerung, zentrale Bus-Master | Serverabhängigkeit, Latenzzeiten 200-500 ms, Totalausfall bei Internetstörung | Lokale SPS mit physischen Vorrangschaltern, dezentrale Sicherheitslogik |
| Sensorik | Kombinierte Licht-/Windsensoren mit Polycarbonat-Abdeckung | UV-Vergilbung nach 3-5 Jahren, Verharzung beweglicher Teile, Messabweichung bis 15% | Redundante Sensorik (2-aus-3-Auswahl), jährliche Kalibrierung |
TEIL 2: ANALYSE DER STRUKTURELLEN SCHWACHSTELLEN
DYNAMISCHE WINDLAST UND MATERIALERMÜDUNG

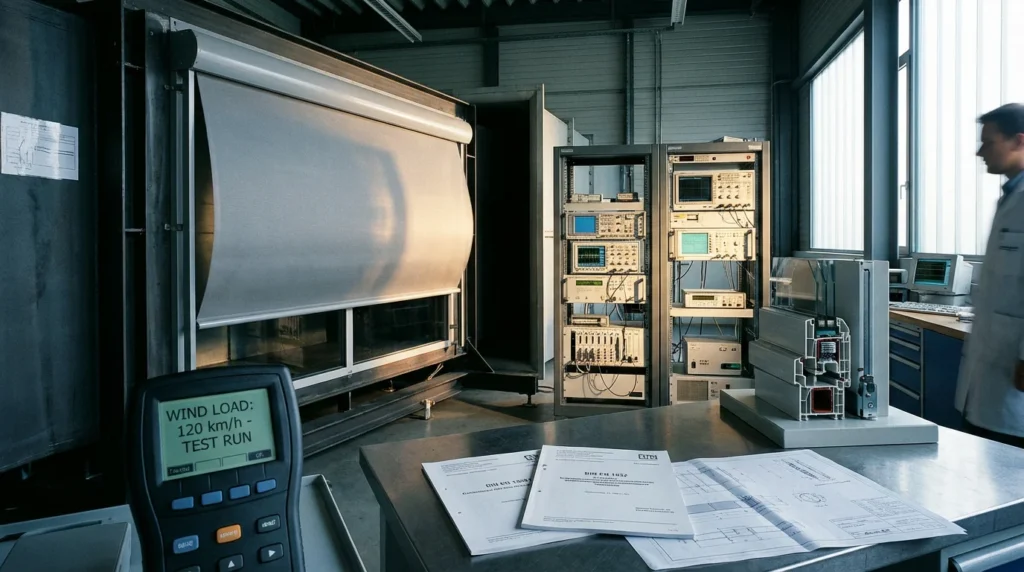

Die Norm DIN EN 13561 definiert Windwiderstandsklassen von 0 bis 6, wobei Klasse 6 einer Windgeschwindigkeit von 90 km/h entspricht. Diese statischen Prüfwerte bilden jedoch nicht die reale Belastung an Gebäudefassaden ab. Sogspitzen an Gebäudeecken erreichen Faktoren von 1,8 bis 2,4 gegenüber der Anströmgeschwindigkeit. Ein System, das statisch für 90 km/h zertifiziert ist, versagt an einer Gebäudeecke bereits bei 50 km/h Windgeschwindigkeit durch lokale Überlastung.

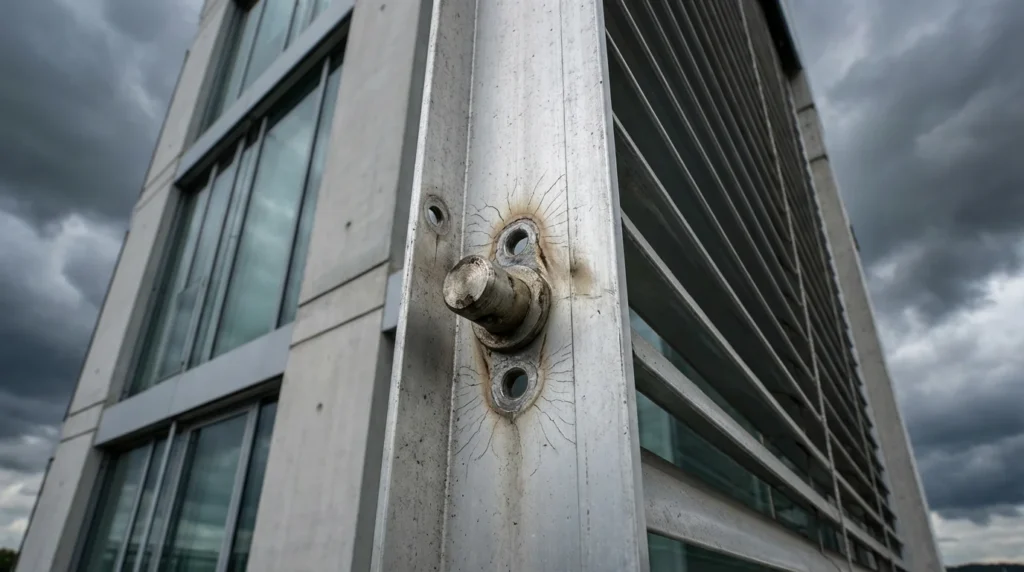

Die kritischere Belastung entsteht durch Low-Cycle-Fatigue: Wiederholte Mikrovibrationen bei böigem Wind erzeugen Wechsellasten an Führungsschienen und Lagerzapfen. Nach 50.000-80.000 Lastzyklen zeigen Aluminium-Führungsschienen messbare Spaltmaße von 0,3-0,5 mm. Das resultierende Klappergeräusch ist kein kosmetisches Problem, sondern Indikator für fortschreitende Strukturschädigung.
THERMISCHE AUSLEGUNG DER ANTRIEBSTECHNIK
Handelsübliche Rohrmotoren sind für Kurzzeitbetrieb (KB) ausgelegt. Die Kennzeichnung KB 4 min bedeutet: Nach vier Minuten Dauerbetrieb erreicht die Wicklungstemperatur den Grenzwert, der Thermoschutz unterbricht den Stromkreis. Bei einer Fassadensteuerung mit automatischer Nachführung bei wechselnder Bewölkung werden 20-40 Fahrbefehle pro Stunde registriert. Mit einer durchschnittlichen Fahrzeit von 15 Sekunden pro Befehl akkumuliert sich die Betriebszeit auf 5-10 Minuten pro Stunde – oberhalb der thermischen Dauerlastgrenze.
Die Konsequenz: Systemstillstand bei maximaler Sonneneinstrahlung, wenn der Kühlbedarf am höchsten ist. Industriemotoren mit Einschaltdauer ED 100% und Metallgetriebe erhöhen die Investitionskosten um 40-60%, eliminieren jedoch diesen Ausfallmodus vollständig.
SENSORIK ALS SYSTEMKRITISCHE FEHLERQUELLE

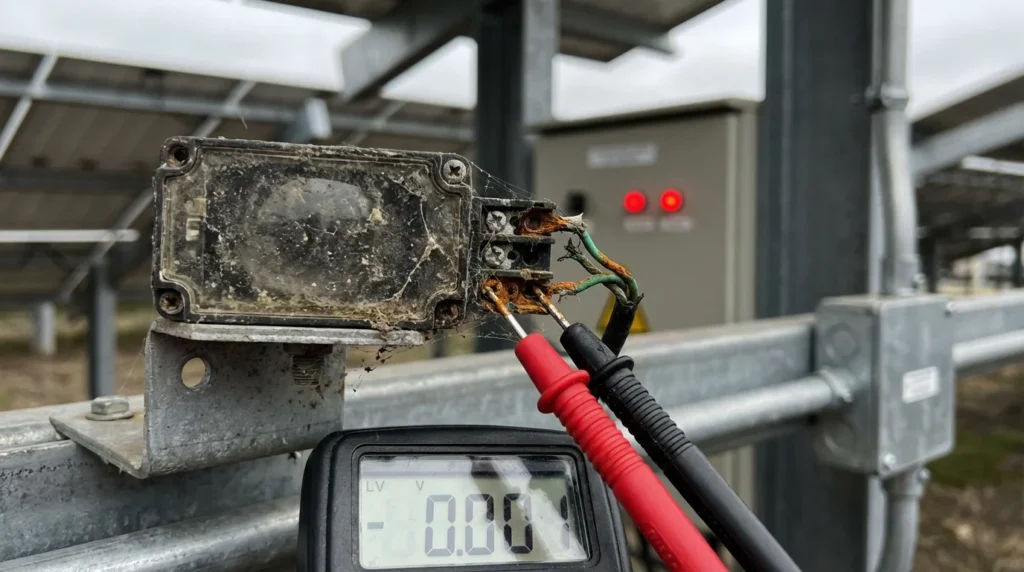

Licht- und Windsensoren unterliegen Alterungsprozessen, die ihre Messgenauigkeit systematisch verschlechtern. Polycarbonat-Abdeckungen von Lichtsensoren zeigen nach 3-5 Jahren UV-Exposition eine Transmission von nur noch 70-80% des Ursprungswerts. Der Sensor meldet reduzierte Helligkeit, die Steuerung fährt den Sonnenschutz nicht aus – der Kühlbedarf steigt.
Kritischer ist das Ausfallverhalten: Viele Steuerungen interpretieren Sensorausfall nicht als Fehlerzustand, sondern fahren in die letzte bekannte Position. Ein verschmutzter Windwächter, der Windstille meldet, führt bei Sturm zur mechanischen Zerstörung des Behangs.
CHECKLISTE 1: DUE DILIGENCE VOR VERTRAGSSCHLUSS
- Notbedienkonzept: Jeder Antrieb muss bei Stromausfall manuell bedienbar sein (NHK-Getriebe dokumentiert)
- Windlast-Nachweis: Statische Berechnung für spezifische Einbauhöhe und Gebäudeecken mit Sogfaktoren liegt vor
- Ersatzteil-Verfügbarkeit: Motoren und Steuerungen sind Standardkomponenten ohne proprietären Vendor-Lock-in
- Steuerungslogik: Hardware-Verriegelung gegen gegensätzliche Befehle und Totmannschaltung implementiert
- Thermische Auslegung: Einschaltdauer der Motoren gegen erwartete Schaltzyklen geprüft und dokumentiert
- MTBF-Angabe: Hersteller nennt Mean Time Between Failures unter definierten Lastbedingungen
CHECKLISTE 2: QUALITÄTSKONTROLLE BEI ABNAHME
- Stromausfall-Test: Sonnenschutz lässt sich ohne Strom in unter 120 Sekunden manuell einfahren
- Sensor-Ausfalltest: Künstliche Sensorunterbrechung löst Sicherheitsfahrt in Schutzposition aus
- Drahtbruchsicherheit: Signalunterbrechung am Windwächter aktiviert sofortige Schutzfahrt
- Lastwechsel-Prüfung: Führungsschienen zeigen kein Spiel bei simulierter Windlast (Druckprüfung 500 N)
- Dokumentation: Wartungsplan nach VDMA 24186 mit terminierten Austauschintervallen liegt vor
- EMV-Prüfung: Keine Fehlauslösungen bei Betrieb benachbarter Frequenzumrichter oder Funksysteme
TEIL 3: FEHLERDIAGNOSE UND LÖSUNGSSTRATEGIEN
Symptom: Anlage reagiert nicht auf Windböen, Lamellen verbiegen sich bei Sturm.

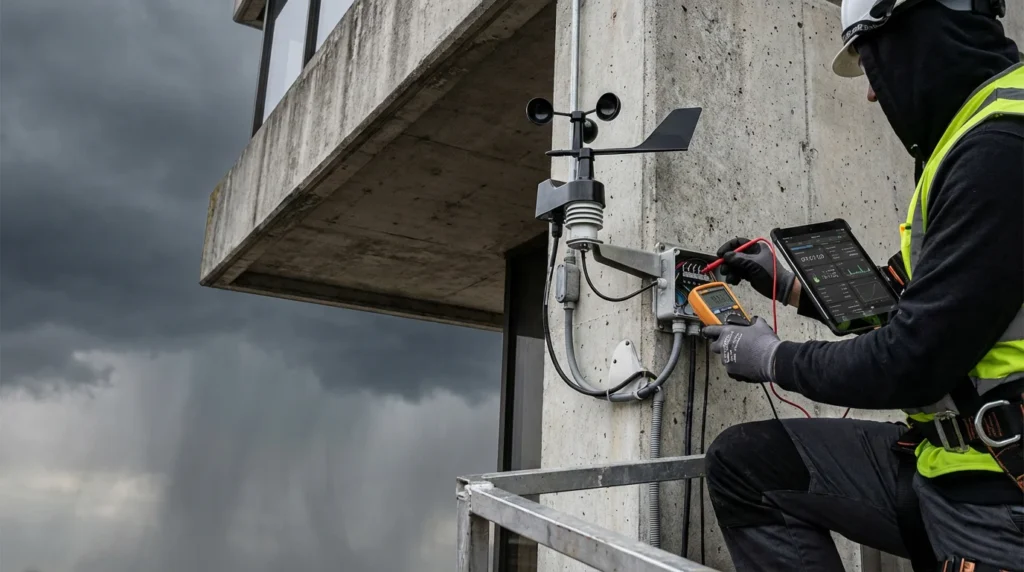

Ursache: Windwächter im Windschatten positioniert oder Dämpfungszeit im Steuerungsalgorithmus zu hoch eingestellt (über 3 Sekunden).
Lösung: Installation redundanter Fassadensensoren an Gebäudeecken, Reduzierung der Dämpfungszeit auf unter 1 Sekunde, Direktverdrahtung der Sicherheitsfahrt unter Umgehung des Bus-Systems.
Symptom: Antrieb brummt bei Startbefehl, bewegt sich jedoch nicht oder nur ruckartig.
Ursache: Kapazitätsverlust des Anlaufkondensators (typisch nach 8-12 Jahren) oder verharztes Getriebefett bei Temperaturen unter 5°C.
Lösung: Präventiver Kondensatortausch alle 5 Jahre, Verwendung von Tieftemperaturfett (Betriebsbereich bis -20°C) oder Umstellung auf elektronisch kommutierte Motoren ohne Kondensator.
Symptom: Geisterfahrten – Anlage fährt ohne erkennbaren Auslöser oder Befehl.
Ursache: Elektromagnetische Einstreuungen in ungeschirmte Steuerleitungen, Bus-Kommunikationsfehler durch Reflexionen oder defekte Busabschlusswiderstände.
Lösung: Geschirmte Leitungen mit einseitiger Erdung, physische Trennung von Last- und Steuerstromkreisen (Mindestabstand 200 mm), Installation von Entstörfiltern an Frequenzumrichtern.
TEIL 4: TECHNISCHE FAQ
Frage 1: Welche MTBF erreichen die Antriebe unter Volllast, und deckt die Gewährleistung auch Arbeitskosten für Austausch in großer Höhe ab?
Die MTBF (Mean Time Between Failures) variiert zwischen 25.000 Betriebsstunden bei Industriemotoren und 8.000-12.000 Stunden bei Consumer-Produkten. Standardgewährleistungen decken ausschließlich Materialkosten, nicht jedoch Gerüststellung oder Hubarbeitsbühnen für Montagen oberhalb von 3 Metern.
Frage 2: Welches Verhalten zeigt das System bei Ausfall des Bus-Masters?
Systeme ohne dezentrale Sicherheitslogik verbleiben in der aktuellen Position, was bei ausgefahrenem Sonnenschutz und aufkommendem Sturm zur mechanischen Zerstörung führt. Robuste Systeme implementieren eine lokale Watchdog-Funktion, die bei Kommunikationsausfall nach 30 Sekunden eine autonome Sicherheitsfahrt auslöst.
Frage 3: Gilt das Windwiderstandszertifikat für die tatsächlich verbauten Abmessungen?
Zertifikate nach DIN EN 13561 gelten für definierte Prüfmaße. Bei Überschreitung der zertifizierten Breite oder Höhe um mehr als 20% verliert das Zertifikat seine Gültigkeit. Für Großanlagen ist eine objektspezifische statische Berechnung erforderlich.
Frage 4: Ist die manuelle Notbedienung ohne Spezialwerkzeug von innen erreichbar?
Bei Systemen mit NHK-Getriebe muss die Kurbelaufnahme ohne Demontage von Verkleidungen zugänglich sein. Die maximale Bedienkraft darf 25 N nicht überschreiten, die vollständige Einfahrt muss in unter 120 Sekunden möglich sein.
ZUSAMMENFASSUNG
Automatische Sonnenschutzsysteme erfordern eine Auslegung nach industriellen Maßstäben, nicht nach Consumer-Elektronik-Standards. Die Mindestanforderungen umfassen: Nothandkurbelgetriebe an jedem Antrieb, redundante Windüberwachung mit Hardware-Verriegelung, thermisch dauerlastfähige Motoren und dezentrale Sicherheitslogik. Systeme ohne diese Merkmale stellen keine Komfortinvestition dar, sondern ein kalkulierbares Ausfallrisiko mit Folgekosten, die den Anschaffungspreis innerhalb von 10 Jahren übersteigen.
