Fotodokumentation bei Fensterabnahme: Pflicht-Prüfpunkte und Beweissicherung für Bauherren
Die Abnahme von Fenstern ohne forensisch belastbare Fotodokumentation verschiebt die Beweislast im Schadensfall vollständig auf den Bauherrn. Subunternehmer kalkulieren das Szenario „Aussage gegen Aussage” betriebswirtschaftlich ein: Ohne Bildnachweis der verdeckten Dichtebenen vor dem Verputzen existiert kein gerichtsfester Beweis für Montagemängel. Dieser Leitfaden definiert den minimalen Dokumentationsstandard nach RAL-Gütegemeinschaft und DIN 4108-7, der erforderlich ist, um Gewährleistungsansprüche über die fünfjährige Verjährungsfrist hinweg durchzusetzen. Die Sanierungskosten fehlerhafter Fensteranschlüsse übersteigen den ursprünglichen Fensterpreis durchschnittlich um den Faktor 3.
TEIL 1: MINIMALER DOKUMENTATIONSSTANDARD
PFLICHT-FOTOLISTE FÜR GERICHTSFESTE BEWEISFÜHRUNG
Die nachfolgenden Aufnahmen müssen vor dem Verdecken durch Putz, Leisten oder Verkleidungen erfolgen. Jedes fehlende Foto reduziert die Durchsetzbarkeit von Reklamationen um einen quantifizierbaren Prozentsatz.
Rohbauöffnung vor Montage: Dokumentation der Glattstrich-Qualität mit sichtbarem Maßstab. Unebenheiten über 5 mm pro Meter machen normgerechte Abdichtung unmöglich.
Lastabtragung am Blendrahmen unten: Makroaufnahme der Tragklötze unter den Ecklagern. Material muss verrottungsfreier Kunststoff sein, Holzreste führen zu statischem Versagen innerhalb von 24-36 Monaten.
Befestigungsraster seitlich und oben: Schraubenabstand maximal 700 mm, Eckabstand maximal 150 mm. Jeder fehlende Befestigungspunkt reduziert die Windlasttragfähigkeit proportional.
Dichtebene innen (raumseitig): Lückenlose Abklebung der Anschlussfuge mit diffusionsdichter Folie. Falten, Löcher oder Abrisse ermöglichen Konvektionsfeuchtetransport in die Konstruktion.

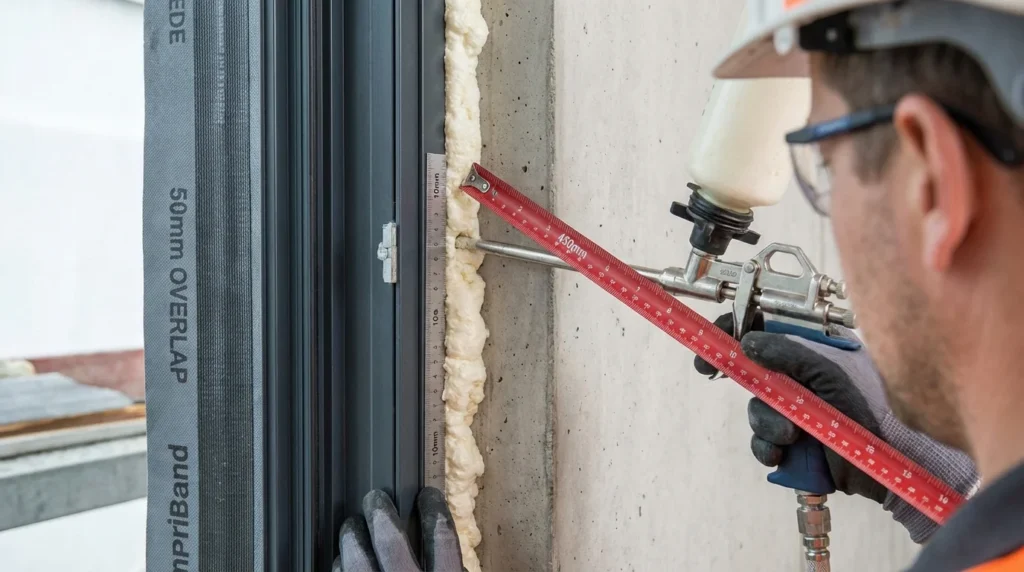

Dichtebene Mitte: Vollständige Ausschäumung vor Folienverklebung. Hohlräume ab 10 mm Durchmesser erzeugen lineare Wärmebrücken mit Psi-Werten über 0,1 W/(m·K).
Dichtebene außen: Kompribänder oder Folien mit dokumentierter Überlappung. Schlagregendichtheit erfordert mindestens 50 mm Überstand.
MESSWERTE MIT PROTOKOLLIERUNGSPFLICHT
Diagonalmessung: Beide Diagonalen mit Millimetergenauigkeit. Abweichungen über 2 mm führen zu beschleunigtem Beschlagverschleiß und Funktionsstörungen innerhalb der Gewährleistungsfrist.
Lot- und Waagerechte: Digitale Wasserwaage mit fotografiertem Display. Toleranzen nach DIN 18202 Tabelle 2: maximal 3 mm auf 1 m Länge.
Restfeuchte der Laibung: CM-Messung oder Darr-Methode vor Folienverklebung. Grenzwert für mineralische Untergründe: maximal 2,0 CM-%.
UNTERSCHRIFTEN UND MATERIALBESTÄTIGUNGEN
Fachunternehmererklärung mit Unterschrift, dass Montage nach RAL-Leitfaden und GEG erfolgte. Mängelvorbehalt für nicht sichtbar prüfbare Bereiche. Materialbestätigung mit Abgleich der gelieferten Ug-Werte und Glasaufbauten gegen das Angebot. Glasstempel im Scheibenzwischenraum fotografieren: Hersteller, Produktionsdatum, Ug-Wert, Gasfüllungsgrad.
TEIL 2: VERGLEICHSMATRIX DER PRÜFMETHODEN
| Parameter | Standard-Sichtprüfung | Blower-Door-Test | Forensische Fotodokumentation | Thermografie |
|---|---|---|---|---|
| Zeitpunkt | Nach Fertigstellung | Nach Fertigstellung | Während Montage | Heizperiode |
| Verdeckte Mängel | Nicht erkennbar | Teilweise erkennbar | Vollständig dokumentiert | Indirekt erkennbar |
| Beweiskraft vor Gericht | Keine | Begrenzt (Momentaufnahme) | Vollständig | Ergänzend |
| Kostenaufwand | Minimal | 300-600 EUR | Eigenleistung möglich | 200-400 EUR |
| Technische Limitation | Erfasst nur Oberflächen | Erfordert luftdichte Gebäudehülle | Erfordert Zugang während Montage | Funktioniert nur bei Delta-T über 15 K |
CHECKLISTE 1: VORBEREITUNG DER ABNAHME
- Digitalkamera mit Makrofunktion für Typenschilder und Rissbreiten unter 0,2 mm
- Gliedermaßstab Genauigkeitsklasse I oder II nach DIN EN ISO 13385
- Digitale Wasserwaage mit Displayanzeige für fotografische Dokumentation
- Taschenlampe mit mindestens 500 Lumen für Hohlrauminspektion
- Originalauftrag mit Spezifikationen zu Glaswerten, Farben und Beschlägen
- Feuchtemessgerät für Laibungsprüfung
CHECKLISTE 2: QUALITÄTSKONTROLLE VOR ORT
- Befestigungsabstände: Ecke maximal 150 mm, Zwischenabstand maximal 700 mm
- Funktionsfuge zwischen Rahmen und Wand: Mindestbreite 10-20 mm für Dämmung
- Dichtstoff-Kompatibilität mit angrenzenden Materialien geprüft
- Schwellenausbildung bei Türen gegen drückendes Wasser abgedichtet
- Glasoberfläche bei diffusem Licht aus 1 m Abstand auf Kratzer geprüft
- Entwässerungsschlitze im Glasfalz auf Durchgängigkeit kontrolliert
TEIL 3: FEHLERDIAGNOSE UND LÖSUNGSMATRIX
Symptom: Kondensat auf der Innenseite des Rahmens bei Außentemperaturen unter 5°C.
Ursache: Wärmebrücke durch Schaumabriss in der mittleren Dichtebene oder fehlerhafte Isothermenverlauf-Planung. Der Taupunkt verschiebt sich auf die raumseitige Oberfläche.

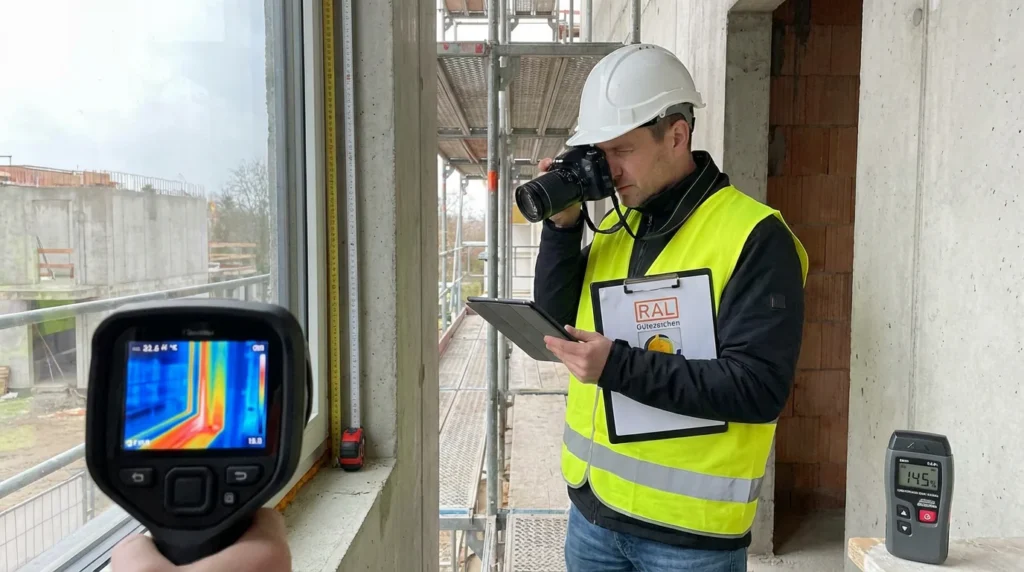

Lösung: Zerstörungsfreie Prüfung mittels Thermografie bei Delta-T über 15 K. Bei Bestätigung: Öffnung der Laibung, Neuausschäumung und Folienverklebung. Sanierungskosten: 150-300 EUR pro Laufmeter.
Symptom: Fensterflügel schleift am Rahmen nach 4-8 Wochen Nutzung.
Ursache: Fehlende oder verrutschte Tragklötze unter dem Blendrahmen. Statische Verformung durch Eigengewicht der Verglasung (Dreifachglas: 30-35 kg/m²).
Lösung: Neuverklotzung der Scheibe durch Korrektur der Glasfalzeinlagen. Bei Rahmenverformung über 3 mm: Austausch des Elements erforderlich.
Symptom: Zugluft bei geschlossenem Fenster trotz intakter Dichtungen.
Ursache: Anpressdruck unter 8 N/m oder Dichtungsgummis an Eckverbindungen fehlerhaft verschweißt.
Lösung: Beschlagnachjustierung über Exzenterzapfen. Erhöhung des Anpressdrucks um 2-3 mm Kompression. Bei verhärteten Dichtungen: Profilaustausch.
TEIL 4: FAKTENBASIERTE ZUSAMMENFASSUNG
Beweislast: Ohne Dokumentation der verdeckten Schichten trägt der Bauherr die vollständige Beweislast. Mit forensischer Fotodokumentation verschiebt sich diese auf den ausführenden Betrieb.
Verjährungsfristen: 5 Jahre nach BGB/VOB für erkennbare Mängel. Bei arglistig verschwiegenen Mängeln bis zu 30 Jahre, jedoch nur durchsetzbar mit Bildnachweis vom Einbauzeitpunkt.
Normative Grundlagen: DIN 4108-7 (Luftdichtheit) und RAL-Leitfaden zur Montage gelten als anerkannte Regeln der Technik. Abweichungen ohne schriftliche Vereinbarung stellen Werkmängel dar.
Kostenrelation: Sanierung fehlerhafter Fensteranschlüsse mit Schimmelbefall im Mauerwerk kostet durchschnittlich das 3-fache des ursprünglichen Fensterpreises.
HÄUFIG GESTELLTE FRAGEN
Welche Fotos sind für die Gewährleistung zwingend erforderlich?
Mindestens sieben Aufnahmen pro Element: Rohbauöffnung, Tragklötze, Befestigungsraster, innere Dichtebene, mittlere Dämmebene vor Verschluss, äußere Schlagregendichtung und Glasstempel. Ohne diese Dokumentation ist die Durchsetzung von Mängelansprüchen bei verdeckten Fehlern praktisch ausgeschlossen.
Wann muss die Fotodokumentation erfolgen?
Ausschließlich während der Montage, bevor Putz, Leisten oder Verkleidungen die Anschlussfugen verdecken. Nachträgliche Dokumentation hat keinen Beweiswert für den Einbauzustand.
Welche Messwerte müssen protokolliert werden?
Diagonalmaße beider Richtungen, Lot- und Waagerechte mit digitalem Display, Restfeuchte der Laibung vor Folienverklebung. Alle Werte mit Datum, Uhrzeit und Unterschrift des Monteurs.
Wie erkenne ich mangelhafte Lastabtragung?
Schleifende Flügel innerhalb der ersten Wochen, sichtbare Spaltmaßveränderungen am Rahmen, schwergängige Beschläge. Ursache sind fehlende oder falsch positionierte Tragklötze unter den Ecklagern.
Welche Unterschriften sind bei der Abnahme erforderlich?
Fachunternehmererklärung über normgerechte Montage, Materialbestätigung mit Abgleich gegen Angebot, schriftlicher Mängelvorbehalt für nicht prüfbare Bereiche.
Wie lange kann ich Mängel reklamieren?
Erkennbare Mängel 5 Jahre nach Abnahme. Arglistig verschwiegene Mängel bis 30 Jahre, jedoch nur mit Beweismaterial vom Einbauzeitpunkt durchsetzbar.
