Wärmebrücken am Fensteranschluss: Der teure Bauschaden, den Angebote systematisch verschweigen
Fensteranschlüsse an Laibung, Sturz, Brüstung und Rollladenkasten verursachen bei mangelhafter Ausführung Transmissionswärmeverluste von 0,10 bis 0,30 W/(m·K) pro Laufmeter. Die Angebotspraxis deutscher Fensterbauer externalisiert diese kritischen Schnittstellen systematisch durch die Formulierung „bauseits” – eine Verantwortungsverschiebung, die physikalisch determinierte Folgeschäden wie Kondensatausfall ab Oberflächentemperaturen unter 12,6°C, mikrobielle Kontamination und Heizwärmemehrbedarfe von 15 bis 25 Prozent nach sich zieht. Dieser Bericht analysiert die vier kritischen Anschlusszonen, identifiziert typische Angebotsdefizite und liefert Prüfwerkzeuge für die Bauherren-Qualitätskontrolle.
TEIL 1: PHYSIKALISCHE GRUNDLAGEN DER ANSCHLUSS-WÄRMEBRÜCKEN
Eine Wärmebrücke am Fensteranschluss entsteht durch die Diskontinuität thermischer Eigenschaften zwischen Fensterrahmen (Wärmeleitfähigkeit λ = 0,15 bis 0,20 W/(m·K) bei PVC-Mehrkammerprofilen) und angrenzenden Baustoffen. Stahlbeton im Sturzbereich weist λ-Werte von 2,3 W/(m·K) auf – das Fünfzehnfache des Rahmenmaterials.
DIE VIER KRITISCHEN ANSCHLUSSZONEN
Die Laibung als seitlicher Anschluss erfordert eine Überdämmung des Blendrahmens von mindestens 30 mm. Ohne diese Maßnahme verschiebt sich die 10°C-Isotherme auf die raumseitige Oberfläche. Der Sturz als oberer Anschluss stellt bei Betonfertigteilen ohne thermische Trennung einen linearen Wärmedurchgangskoeffizienten (Ψ-Wert) von 0,20 bis 0,35 W/(m·K) dar. Die Brüstung als unterer Anschluss kombiniert thermische mit hygrischen Anforderungen: Schlagregenbelastung bis 600 l/(m²·a) bei exponierten Lagen erfordert dreistufige Abdichtungskonzepte. Der Rollladenkasten bildet häufig eine ungedämmte Kavität mit Luftwechselraten von 0,5 bis 2,0 h⁻¹ durch undichte Revisionsklappen.
KAUSALKETTE DER SCHADENSENTWICKLUNG

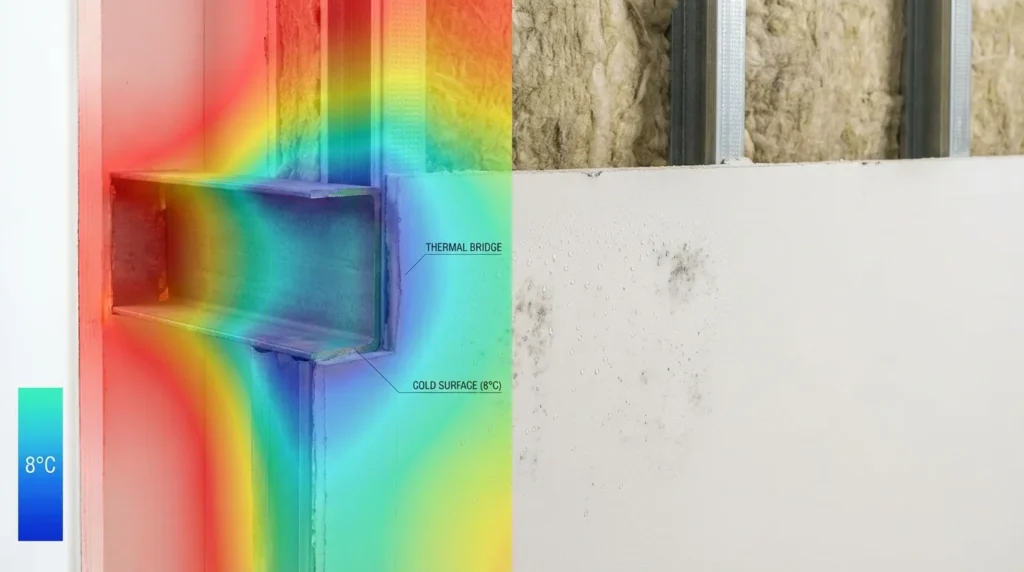

Kondensatausfall tritt ein, wenn die Oberflächentemperatur unter die Taupunkttemperatur der Raumluft sinkt. Bei 20°C Raumtemperatur und 50 Prozent relativer Luftfeuchte liegt dieser Punkt bei 9,3°C. Wärmebrücken mit Oberflächentemperaturen von 8 bis 11°C produzieren täglich 2 bis 8 g Kondensat pro Quadratmeter. Schimmelpilzwachstum beginnt bereits bei 80 Prozent relativer Oberflächenfeuchte – entsprechend einer Wandtemperatur von 12,6°C bei den genannten Raumbedingungen.
TEIL 2: ANGEBOTSANALYSE – SYSTEMATISCHE INFORMATIONSDEFIZITE
Die Formulierung „Montage nach Stand der Technik” ohne Verweis auf RAL-Gütezeichen oder spezifische Normen (DIN 4108-7, DIN 18355) ist rechtlich unverbindlich und technisch wertlos.
VERGLEICHSTABELLE: ANGEBOTSFORMULIERUNGEN UND TECHNISCHE REALITÄT
| Parameter | Typische Angebotsformulierung | Technische Anforderung | Bewertung |
|---|---|---|---|
| Abdichtungsebenen | „Fachgerechte Montage” | Drei-Ebenen-Prinzip: innen luftdicht (sd ≥ 10 m), Mitte wärmedämmend, außen schlagregendicht (sd ≤ 0,5 m) | Ungenügend ohne Materialspezifikation |
| Laibungsvorbereitung | „Bauseits vorzubereiten” | Glattstrich mit Ebenheitstoleranzen ≤ 3 mm/m für vollflächige Bandverklebung | Haftungsverschiebung auf Bauherren |
| Sohlbankunterstützung | Keine Angabe | Thermisch getrennte Profile (λ ≤ 0,04 W/(m·K)) mit Tragfähigkeit ≥ 2,5 kN/m | Kritische Lücke |
| Rollladenkasten-Anbindung | „Integrierter Kasten” | Luftdichte Verklebung zum Mauerwerk, Dämmstärke ≥ 40 mm, Ψ-Wert ≤ 0,10 W/(m·K) | Oft nur mechanische Befestigung |
TEIL 3: FEHLERDIAGNOSE AM FENSTERANSCHLUSS

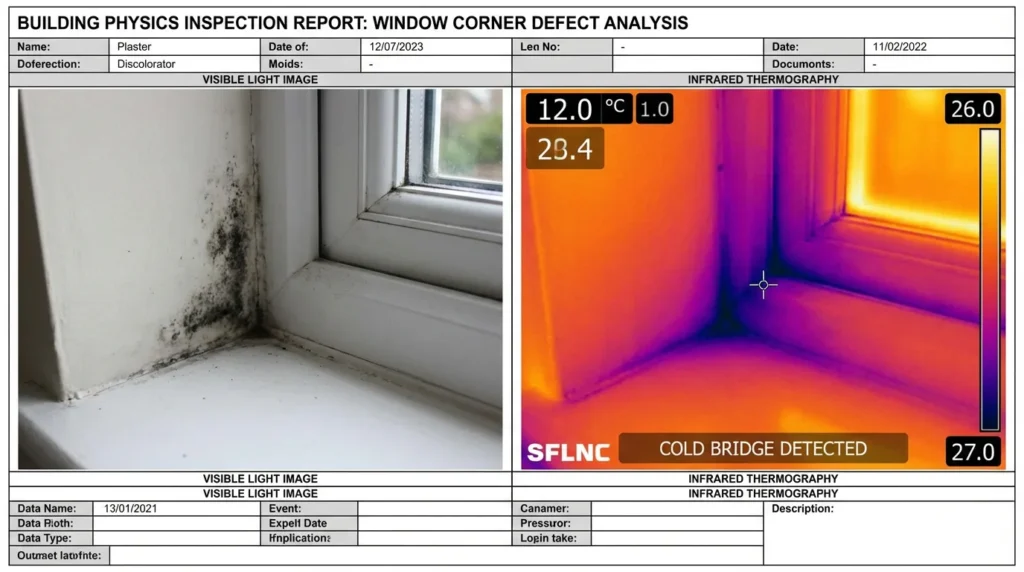

SYMPTOM: SCHWARZVERFÄRBUNGEN IN LAIBUNGSECKEN
Ursache: Geometrische Wärmebrücke durch zweidimensionalen Wärmeabfluss. Die Isothermen werden in der Ecke nach außen gedrängt, Oberflächentemperatur sinkt auf 9 bis 11°C.
Lösung: Nachträgliche Innendämmung der Laibung mit kapillaraktiven Calciumsilikatplatten (d = 25 bis 50 mm, λ = 0,06 W/(m·K)). Außenseitige Dämmkeile bei WDVS-Systemen mit Überdeckung des Blendrahmens um mindestens 30 mm.
SYMPTOM: ZUGERSCHEINUNGEN BEI GESCHLOSSENEM FENSTER
Ursache: Konvektive Wärmebrücke durch Luftleckagen an der Anschlussfuge. Differenzdrücke von 4 Pa bei Windstärke 3 erzeugen Luftvolumenströme von 0,5 bis 3,0 m³/(h·m) bei mangelhafter Abdichtung.

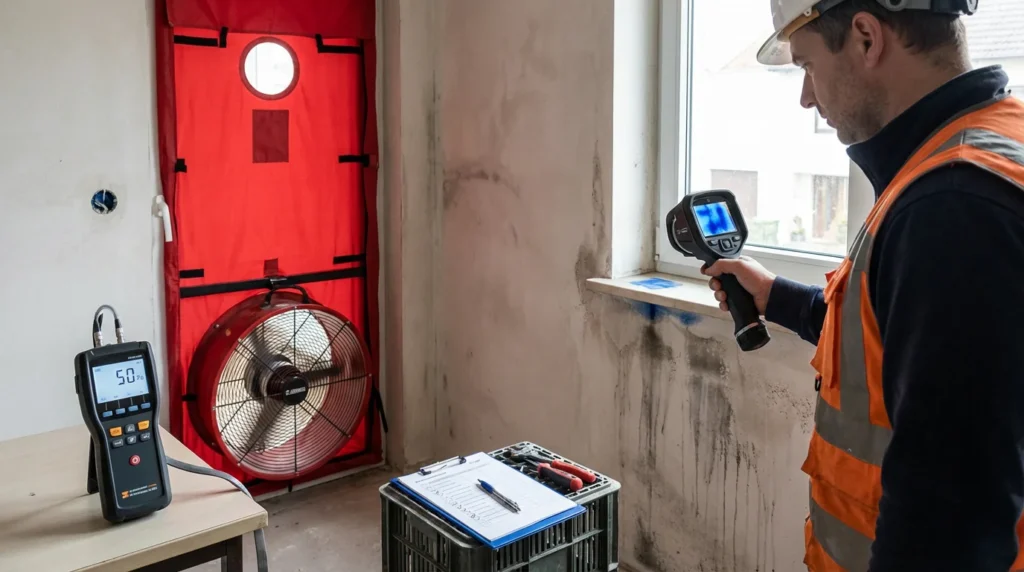

Lösung: Luftdichtheitsprüfung mittels Blower-Door-Test (n50-Messung). Nachdichtung mit dauerelastischen Fugendichtstoffen oder Kompribändern entsprechend der Fugenbreite (Klasse BG1 bis BG3 nach DIN 18542).
SYMPTOM: FEUCHTIGKEIT UNTER DER INNENFENSTERBANK
Ursache: Fehlende Schlagregendichtheit der äußeren Abdichtungsebene oder Tauwasserbildung am thermisch ungetrennten Fensterbankanschlussprofil.
Lösung: Außenseitige Abdichtung mit vorkomprimierten Dichtbändern (Fugendichtungsklasse BG2 nach DIN 18542). Einbau von Purenit-Profilen (λ = 0,07 W/(m·K)) als thermische Trennung unter der Fensterbank.
TEIL 4: PRÜFCHECKLISTEN FÜR BAUHERREN
CHECKLISTE VOR VERTRAGSSCHLUSS – ANGEBOTSANALYSE
- Ψ-Wert-Angabe: Ist der längenbezogene Wärmedurchgangskoeffizient für jeden Anschlusstyp (Laibung, Sturz, Brüstung) mit Zahlenwert ausgewiesen?
- Abdichtungsmaterialien: Sind Produktbezeichnungen und Leistungsklassen der Dichtbänder (innen/außen) dokumentiert?
- Glattstrich-Leistung: Ist die Vorbereitung der Laibungsoberflächen als Position enthalten oder als „bauseits” ausgelagert?
- Thermische Sohlbanktrennung: Wird ein spezifiziertes Dämmprofil (Materialangabe, λ-Wert) für den unteren Anschluss genannt?
- Rollladenkasten-Detaillierung: Existiert eine Schnittzeichnung mit Angaben zur Dämmstärke und Luftdichtheitsebene?
- Normenkonformität: Wird die Einhaltung von DIN 4108-7 (Luftdichtheit) und GEG-Anforderungen schriftlich bestätigt?
CHECKLISTE BAUPHASE – QUALITÄTSKONTROLLE
- Fotodokumentation: Aufnahmen aller Anschlussfugen vor dem Verputzen mit sichtbarer Bandverklebung und Datumsnachweis
- Fugenbreitenprotokoll: Messung der Anschlussfugen (Sollbereich: 10 bis 25 mm) an mindestens drei Punkten pro Fenster
- Materialnachweis: Lieferscheine und Datenblätter der verwendeten Dichtbänder zur Überprüfung der Fugenklasseneignung

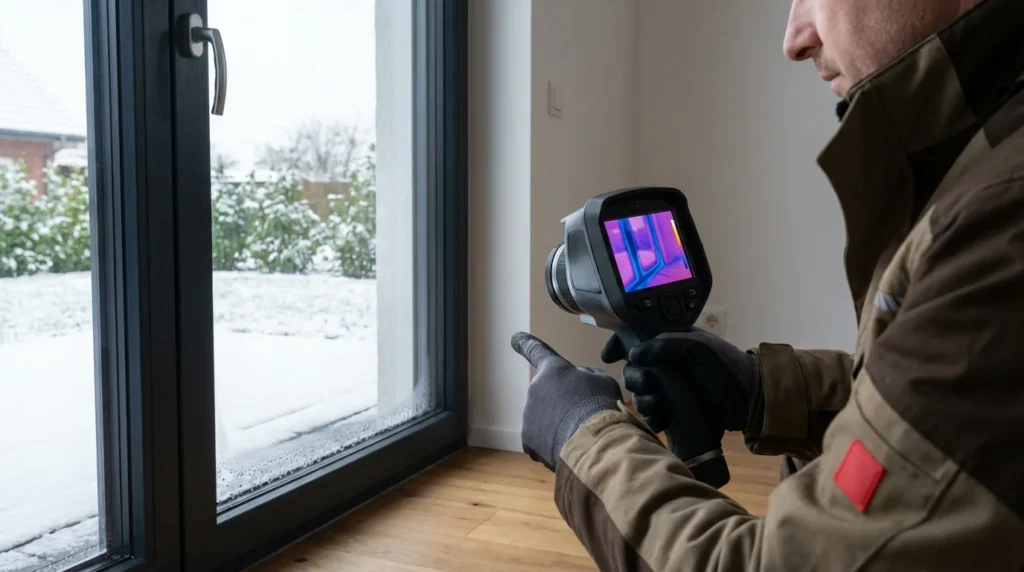

- Blower-Door-Teilmessung: Leckageortung an Fensteranschlüssen bei 50 Pa Unterdruck mittels Thermografie oder Anemometer
- Übergabeprotokoll: Schriftliche Bestätigung der normgerechten Ausführung mit Unterschrift des Montageleiters
TEIL 5: TECHNISCHE SCHLUSSFOLGERUNG
Die bauphysikalische Analyse belegt: Ein Fenster mit Uw-Wert von 0,80 W/(m²K) verliert bei mangelhaftem Einbau (Ψ-Wert 0,20 W/(m·K) statt 0,04 W/(m·K)) bis zu 40 Prozent seiner theoretischen Dämmleistung. Bei einem Einfamilienhaus mit 25 Laufmetern Fensteranschluss entspricht dies einem Heizwärmemehrbedarf von 400 bis 600 kWh pro Jahr.
Angebote ohne detaillierte Anschlussplanung, ohne Materialspezifikationen für die drei Abdichtungsebenen und ohne Ψ-Wert-Zusagen sind als unvollständige Leistungsbeschreibungen zu bewerten. Die Formulierung „bauseits” transferiert die Verantwortung für physikalisch determinierte Schadensprozesse auf den Bauherren – ohne dass dieser die technischen Implikationen erkennen kann.
Bauherren müssen Isothermenberechnungen, Detailschnitte und normkonforme Ausführungsnachweise als Vertragsbestandteil fordern. Die Mehrkosten für qualifizierte Anschlussplanung von 80 bis 150 Euro pro Fenster amortisieren sich durch vermiedene Sanierungskosten von 2.000 bis 5.000 Euro pro Schadensfall innerhalb der ersten Heizperiode.
HÄUFIG GESTELLTE FRAGEN
Welchen Ψ-Wert sollte ein normgerechter Fensteranschluss maximal aufweisen?
Nach DIN 4108 Beiblatt 2 gilt ein Ψ-Wert von ≤ 0,04 W/(m·K) als wärmebrückenfreier Anschluss. Werte zwischen 0,05 und 0,10 W/(m·K) sind akzeptabel, Werte über 0,15 W/(m·K) erfordern einen rechnerischen Nachweis der Schimmelfreiheit.
Wie erkenne ich mangelhafte Fensteranschlüsse vor dem Verputzen?
Prüfen Sie die vollflächige Verklebung der Dichtbänder ohne Fehlstellen, die Fugenbreite zwischen 10 und 25 mm, die durchgehende Dämmung ohne Hohlräume und die thermische Trennung unter der Fensterbank durch Dämmprofil statt Mörtelklötze.
Welche Dokumentation muss der Fensterbauer bei Abnahme vorlegen?
Fordern Sie Lieferscheine der Dichtbänder mit Leistungsklassennachweis, Fotodokumentation der verdeckten Anschlüsse, Messprotokolle der Fugenbreiten und eine schriftliche Konformitätserklärung zur DIN 4108-7.
Was kostet die nachträgliche Sanierung eines mangelhaften Fensteranschlusses?
Die Sanierung eines einzelnen Fensteranschlusses mit Putzabnahme, Nachdämmung und Neuverputz liegt bei 800 bis 1.500 Euro. Bei Schimmelbefall mit notwendiger Ursachenbeseitigung steigen die Kosten auf 2.500 bis 5.000 Euro pro Fenster.
Kann ich bei Schimmelbildung am Fensteranschluss den Fensterbauer haftbar machen?
Die Haftung hängt von der Leistungsbeschreibung ab. Wurde der Anschluss als „bauseits” deklariert, liegt die Verantwortung beim Bauherren oder dem beauftragten Rohbauer. Nur bei vertraglich zugesicherter Anschlussausführung besteht Gewährleistungsanspruch.
