Fenster und Akustik: Warum dB-Werte im Prospekt die Realität nicht abbilden
Die Schallschutzklasse eines Fensters beschreibt ausschließlich das Laborverhalten eines isolierten Bauteils. Im eingebauten Zustand bestimmen jedoch Anschlussfugen, Rollladenkästen, Flankenübertragung und Lüftungsöffnungen das resultierende Schalldämmmaß. Ein Fenster der Schallschutzklasse 4 mit einem Laborwert von 42 dB erreicht bei mangelhafter Montage oder unberücksichtigter Flankenübertragung im Bau häufig nur 27 bis 32 dB. Diese Differenz von 10 bis 15 dB entspricht einer subjektiv wahrgenommenen Verdreifachung des Lärmpegels. Der vorliegende Artikel analysiert die physikalischen Mechanismen dieser Diskrepanz und definiert die Anforderungen an eine akustische Due Diligence vor Vertragsabschluss.

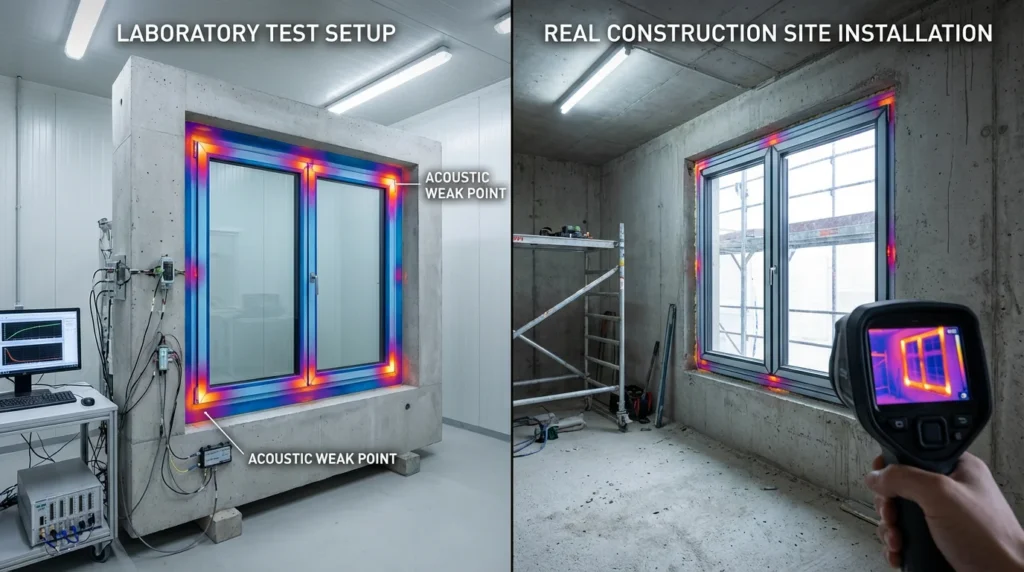

TEIL 1: TECHNISCHE DISKREPANZ ZWISCHEN LABOR UND BAUSTELLE
VERGLEICHSMATRIX: PROSPEKTWERT VERSUS EINBAUREALITÄT
| Parameter | Laborprüfung (Rw) | Einbausituation (R’w) | Bewertung |
|---|---|---|---|
| Messumgebung | Schalltoter Raum, keine Nebenübertragung | Reale Wandanschlüsse, Flankenübertragung aktiv | Laborwert überschätzt Dämmung um 8-15 dB |
| Fugenausführung | Normgerechte Prüffuge | Variable Fugenbreiten, unterschiedliche Materialien | Undichte Fuge (1 mm auf 1 m) reduziert Dämmung um bis zu 10 dB |
| Rollladenkasten | Nicht Teil der Prüfung | Oft ungedämmter Hohlraum über dem Fenster | Kasten ohne Schwerfolie mindert Gesamtdämmung um 6-12 dB |
| Frequenzspektrum | Standardisiertes Rosa Rauschen | Tieffrequenter Verkehrslärm (Ctr-relevant) | Rw-Wert ohne Ctr-Angabe für Straßenlärm unbrauchbar |

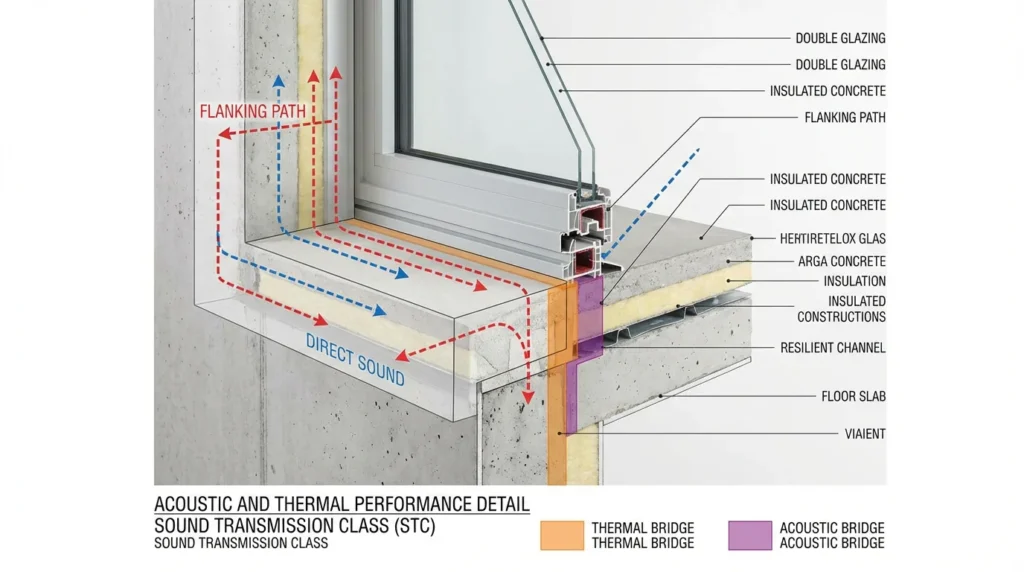

FLANKENÜBERTRAGUNG: DER PHYSIKALISCHE UMGEHUNGSWEG
Das Fenster bildet nur einen Teil der Gebäudehülle. Schallwellen folgen dem Weg des geringsten Widerstands. Bei einem Fenster mit Rw = 45 dB in einer Wand aus Hochlochziegeln (Rohdichte 800 kg/m³) überträgt die Wandflanke einen erheblichen Schallanteil. Die logarithmische Addition der Schallpegel bewirkt, dass das schwächste Bauteil das Gesamtergebnis dominiert. Eine Flanke mit Rw = 35 dB begrenzt das resultierende Bau-Schalldämmmaß R’w auf maximal 37 dB, unabhängig von der Fensterqualität.
TIEFFREQUENZPROBLEMATIK: DIE BEDEUTUNG DER SPEKTRUM-ANPASSUNGSWERTE
Der bewertete Schalldämmwert Rw basiert auf einem standardisierten Frequenzspektrum. Straßenverkehrslärm enthält jedoch hohe Anteile im tieffrequenten Bereich unter 250 Hz. Der Spektrum-Anpassungswert Ctr quantifiziert die Dämmleistung gegenüber diesem Frequenzspektrum. Ein Fenster mit Rw = 42 dB und Ctr = -7 dB erreicht gegen Straßenlärm effektiv nur 35 dB. Symmetrische Glasaufbauten (4/16/4 mm) weisen aufgrund identischer Koinzidenzfrequenzen beider Scheiben besonders ungünstige Ctr-Werte auf.
TEIL 2: KRITISCHE BAUTEILE UND DEREN AKUSTISCHE SCHWACHSTELLEN
ROLLLADENKÄSTEN: RESONANZKÖRPER STATT SCHALLSCHUTZ
Aufsatz-Rollladenkästen aus Kunststoff ohne akustische Ertüchtigung weisen typischerweise Schalldämmwerte von 25 bis 30 dB auf. Bei einem Fenster der Schallschutzklasse 4 entsteht eine Differenz von 15 dB zwischen Fenster und Kasten. Der Kasten dominiert das Gesamtergebnis. Zusätzlich wirkt der Hohlraum bei Frequenzen zwischen 100 und 200 Hz als Resonator, was den Innenpegel bei diesen Frequenzen verstärkt.
Akustisch ertüchtigte Rollladenkästen erfordern: Schwerfolie (Flächenmasse mindestens 5 kg/m²), Absorbermatten (Dicke mindestens 30 mm), entkoppelte Revisionsdeckel.

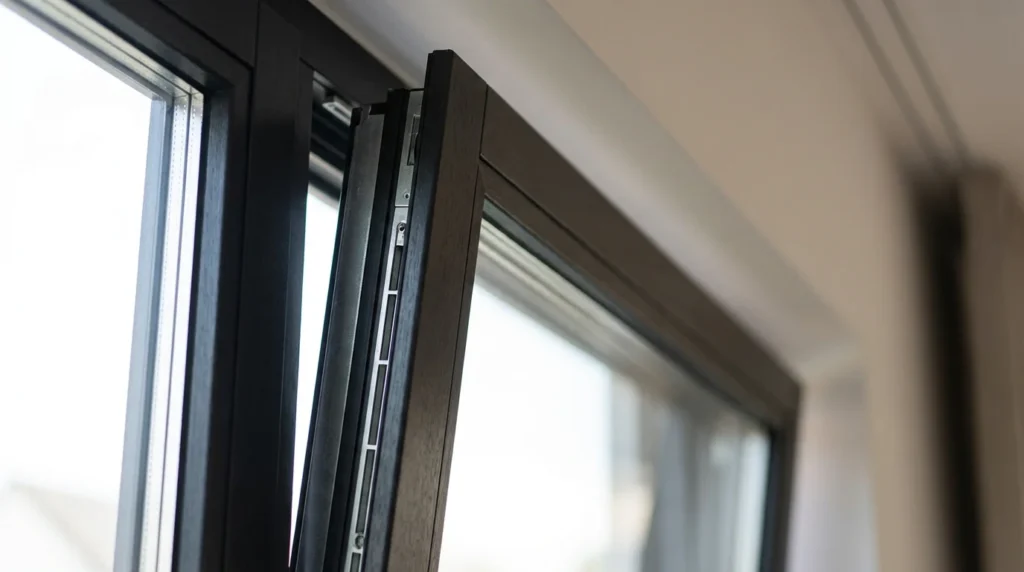

FENSTERFALZLÜFTER: KONTROLLIERTE UNDICHTIGKEIT
Außenluftdurchlässe (ALD) in der Fensterfalz ermöglichen den notwendigen Luftwechsel, stellen jedoch definierte Öffnungen in der Gebäudehülle dar. Ein Fensterfalzlüfter mit einer Norm-Schallpegeldifferenz Dn,e,w von 33 dB reduziert die Gesamtdämmung eines SSK-4-Fensters auf effektiv 33 bis 35 dB. Die Auswahl des Lüfters muss daher auf Basis der erforderlichen Gesamtdämmung erfolgen, nicht als nachträgliche Ergänzung.
TEIL 3: FEHLERDIAGNOSE UND URSACHENANALYSE
SYMPTOM: Tieffrequentes Brummen trotz neuer Schallschutzfenster
URSACHE: Symmetrischer Glasaufbau mit identischer Koinzidenzfrequenz beider Scheiben, ungünstiger Ctr-Wert
LÖSUNG: Austausch gegen asymmetrischen Aufbau (8/16/4 mm) mit Verbundsicherheitsglas und Akustikfolie
SYMPTOM: Stimmen und hochfrequente Geräusche dringen durch den Wandanschluss
URSACHE: Gerissener oder lückenhafter PU-Schaum in der Anschlussfuge, fehlende innere Abdichtungsebene
LÖSUNG: Sanierung mit Multifunktionsband (Kompriband BG1), zusätzliche innere Abdichtung mit Dampfbremse
SYMPTOM: Pfeifgeräusche bei Windbelastung
URSACHE: Unzureichender Anpressdruck der Flügeldichtung, verzogener Rahmen
LÖSUNG: Nachjustierung der Pilzkopfverriegelung, Austausch gegen großvolumige Hohlkammerdichtungen
SYMPTOM: Lärm primär aus Richtung des Rollladenkastens
URSACHE: Fehlende akustische Ertüchtigung, undichter Revisionsdeckel
LÖSUNG: Nachrüstung von Schwerfolie und Absorbermatten, Abdichtung aller Fugen
TEIL 4: CHECKLISTEN FÜR DIE PRAXIS
CHECKLISTE VOR VERTRAGSABSCHLUSS (AKUSTISCHE DUE DILIGENCE)
- Lärmquellenanalyse durchgeführt: Art des Lärms (Straße, Schiene, Industrie), Frequenzcharakteristik (tieffrequent/impulshaltig)
- Spektrum-Anpassungswerte Rw (C; Ctr) für das Gesamtelement (Rahmen und Glas) im Angebot ausgewiesen
- Wandaufbau und Flankenübertragung dokumentiert und bei der Fensterauswahl berücksichtigt
- Schalldämmwert des Rollladenkastens separat angegeben, akustische Ertüchtigung spezifiziert
- Norm-Schallpegeldifferenz Dn,e,w geplanter Lüfter dokumentiert
- Fugendämmmaß Rs,w der Anschlussfuge mindestens 10 dB höher als Fensterdämmmaß

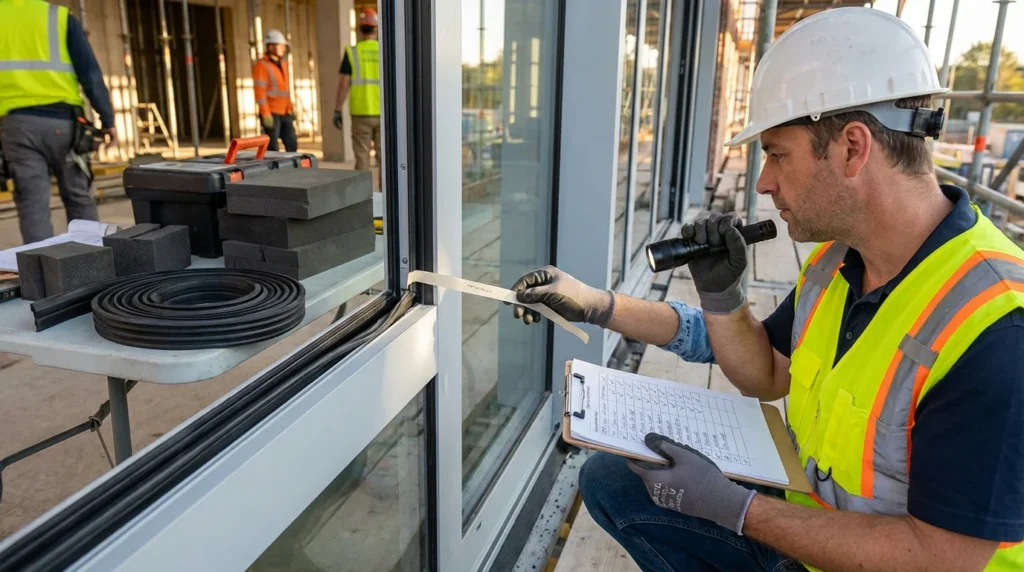

CHECKLISTE QUALITÄTSKONTROLLE BEI MONTAGE
- Fugenbreite gleichmäßig zwischen 10 und 15 mm
- Verwendung von Akustik-Kompriband oder speziellem Akustikschaum dokumentiert
- Innere und äußere Abdichtungsebene lückenlos ausgeführt
- Anpressdruck der Dichtungen mittels Papiertest verifiziert
- Rollladenkasten vor Verschluss auf Schwerfolie und Absorbermatten kontrolliert
- Revisionsdeckel dicht und entkoppelt montiert
TEIL 5: ANFORDERUNGEN AN EIN TECHNISCH VOLLSTÄNDIGES ANGEBOT
Ein Angebot ohne folgende Angaben ermöglicht keine Bewertung der tatsächlichen Schallschutzleistung:
Differenzierte Schalldämmwerte Rw (C; Ctr) für das Gesamtelement, nicht nur für die Verglasung. Explizite Nennung der Abdichtungsmaterialien mit Verweis auf akustische Prüfzeugnisse. Technische Spezifikation der Rollladenkastenertüchtigung mit Materialangaben und resultierendem Dämmwert. Ausschluss von Haftungsbeschränkungen bezüglich bauseitiger Gegebenheiten ohne vorherige Bestandsaufnahme. Dokumentation der Flankenübertragungsberechnung oder begründete Abschätzung.
HÄUFIG GESTELLTE FRAGEN
Warum erreicht mein Schallschutzfenster nicht den angegebenen dB-Wert?
Der Prospektwert Rw beschreibt die Laborleistung ohne Einbaueinflüsse. Das Bau-Schalldämmmaß R’w berücksichtigt Fugen, Flanken und Nebenübertragung. Typische Differenzen betragen 8 bis 15 dB.
Was bedeuten die Spektrum-Anpassungswerte C und Ctr?
C korrigiert für hochfrequenten Lärm (Wohngeräusche), Ctr für tieffrequenten Verkehrslärm. Für Straßenlärm gilt: Rw + Ctr ergibt den relevanten Dämmwert.
Wie beeinflusst ein Rollladenkasten die Schalldämmung?
Ein ungedämmter Kasten weist 25 bis 30 dB auf und begrenzt die Gesamtdämmung unabhängig von der Fensterqualität auf diesen Wert.
Kann ich Fensterfalzlüfter mit Schallschutzfenstern kombinieren?
Nur wenn der Lüfter einen Dn,e,w-Wert aufweist, der mindestens dem Fensterdämmwert entspricht. Andernfalls bestimmt der Lüfter die Gesamtdämmung.
Welche Fugenausführung ist für Schallschutz erforderlich?
Das Fugendämmmaß Rs,w muss mindestens 10 dB über dem Fensterdämmmaß liegen. Dies erfordert Multifunktionsbänder und eine durchgehende innere Abdichtung.
Was muss im Angebot stehen, damit der dB-Wert verbindlich ist?
Rw (C; Ctr) für das Gesamtelement, spezifizierte Montagematerialien, Rollladenkastenertüchtigung und Ausschluss von Haftungsbeschränkungen für bauseitige Einflüsse ohne Voruntersuchung.
