Zugluft trotz neuer Fenster: So unterscheiden Sie Leckagen von Strahlungskälte
Die Verkäuferaussage „Unsere Fenster sind dicht, also bilden Sie sich das nur ein” ist keine technische Diagnose, sondern eine Schutzbehauptung. Wenn Bewohner trotz Neueinbau frösteln, liegt entweder ein strömungsmechanischer Defekt (Infiltration durch Undichtigkeiten) oder eine thermodynamische Unzulänglichkeit (Strahlungskälte durch niedrige Oberflächentemperaturen) vor. Dieser Ratgeber liefert die messtechnischen Werkzeuge, um beide Phänomene ohne Laborausrüstung zu differenzieren, und dokumentiert die Nachweispflichten, die jeder Bauherr einfordern sollte.
TEIL 1: PHYSIKALISCHE GRUNDLAGEN – KONVEKTION VERSUS STRAHLUNGSAUSTAUSCH
Die präzise Unterscheidung zwischen den beiden Unbehaglichkeitsursachen erfordert das Verständnis ihrer physikalischen Mechanismen.
DER ECHTE LUFTZUG (KONVEKTION/INFILTRATION)
Bei diesem Szenario existiert eine physische Unterbrechung der Gebäudehülle. Außenluft dringt durch fehlerhafte Dichtungsebenen, mangelhafte Anschlussfugen oder defekte Beschläge ein. Der Antrieb erfolgt durch Druckdifferenzen: Windlast erzeugt Überdruck auf der Luvseite, thermischer Auftrieb generiert Unterdruck im oberen Gebäudebereich. Bei einer Temperaturdifferenz von 20 Kelvin und 3 mm Fugenbreite strömen pro Laufmeter Fuge etwa 2,4 m³/h Außenluft ein – ausreichend, um die lokale Raumtemperatur um 2-3 Kelvin abzusenken.
DIE STRAHLUNGSKÄLTE (THERMISCHE ASYMMETRIE)
Das Fenster ist luftdicht, jedoch liegt die Oberflächentemperatur der Verglasung oder des Rahmens unterhalb des Behaglichkeitsgrenzwerts. Der menschliche Körper tauscht etwa 40% seiner Wärmeabgabe über Strahlung mit den Umgebungsflächen aus. Eine Glasfläche mit 14°C Oberflächentemperatur entzieht einem 1,5 m entfernt sitzenden Menschen circa 25 W/m² mehr Wärme als eine 20°C warme Wand. Zusätzlich kühlt die Raumluft an der kalten Scheibe ab, sinkt mit einer Geschwindigkeit von 0,15-0,25 m/s nach unten und bildet einen Kaltluftsee am Boden.
TEIL 2: VERGLEICHSMATRIX – MARKTBEHAUPTUNG VERSUS TECHNISCHE REALITÄT
| Parameter | Verkäufer-Behauptung | Technische Realität | Bewertung |
|---|---|---|---|

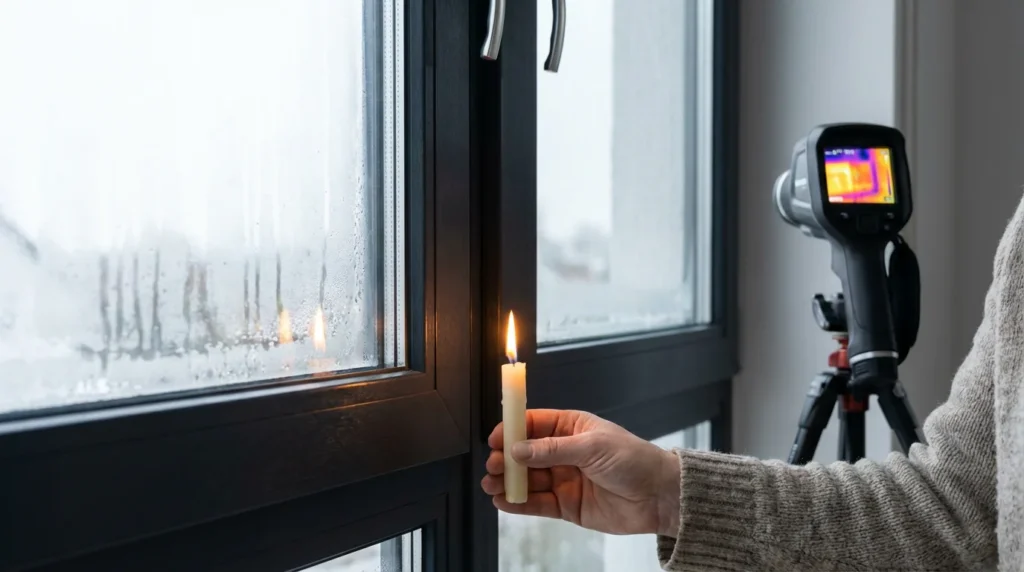

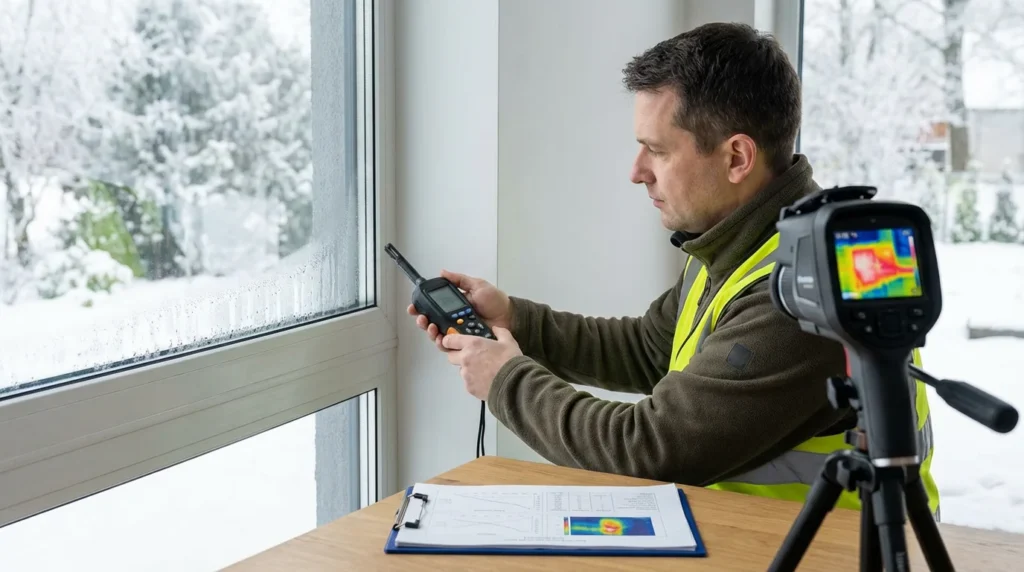

| Flackernde Kerzenflamme am Fenster | „Normale Raumthermik” | Infiltration durch durchbrochene Dichtebene; Luftgeschwindigkeit >0,1 m/s messbar | Ausführungsmangel – Nachbesserung zwingend |
| Kältegefühl trotz Dreifachverglasung | „Subjektive Wahrnehmung” | Ug-Wert >0,7 W/(m²K) oder fehlende Warme Kante; Glasrandtemperatur <16°C | Produktmangel – Minderung prüfen |
| Kalter Fußboden vor dem Fenster | „Heizleistung erhöhen” | Kaltluftabfall durch Fallströmung; fehlende Konvektionssperre unter Fensterbank | Systemschwäche – Planungsfehler |
| Kondensat am Glasrand | „Falsches Lüftungsverhalten” | Wärmebrücke am Abstandhalter; Psi-Wert >0,06 W/(mK) bei Aluminium-Spacer | Technischer Rückstand – Warme Kante fehlt |
TEIL 3: PRÜFSCHRITTE OHNE LABORAUSRÜSTUNG
CHECKLISTE 1: VORBEREITUNG DER MESSUNG
- Temperaturdifferenz Innen/Außen mindestens 10 Kelvin sicherstellen
- Alle mechanischen Lüftungsanlagen ausschalten (Druckausgleich)
- Innentüren des Prüfraums schließen
- Infrarot-Thermometer (Pyrometer) mit Emissionsgrad 0,95 kalibrieren
- Räucherstäbchen oder Strömungsprüfer (Rauchstift) bereithalten
- Referenztemperatur an einer Innenwand dokumentieren

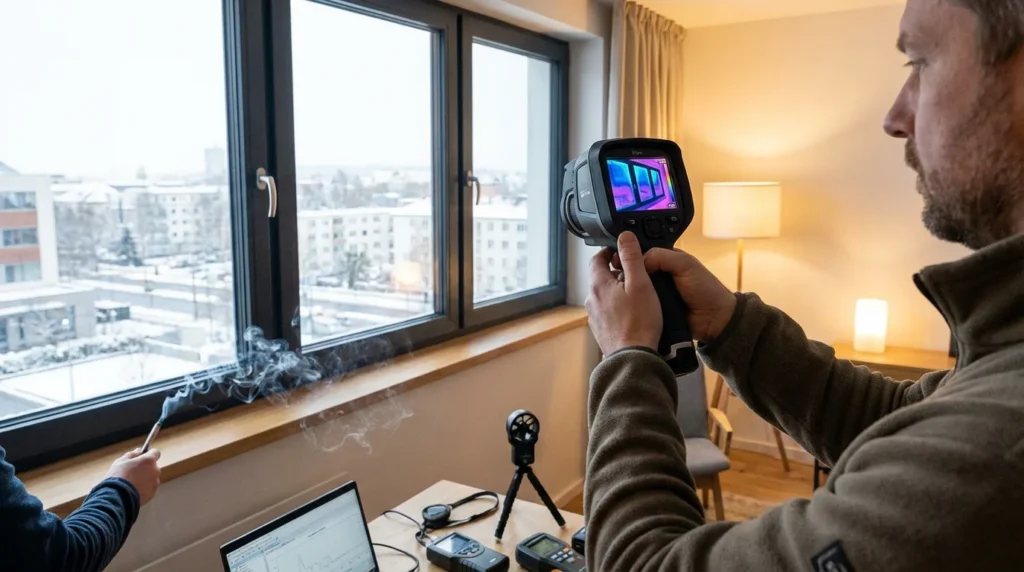

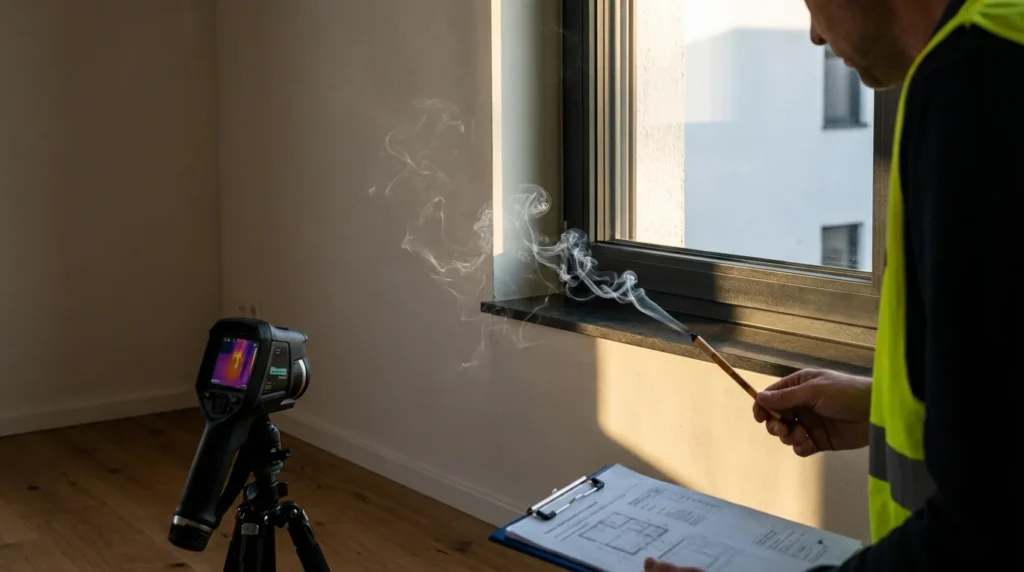

DER RAUCHTEST – VISUALISIERUNG DER LUFTSTRÖMUNG
Die taktile Prüfung mit der Handfläche ist unzuverlässig, da die Wahrnehmungsschwelle bei etwa 0,15 m/s liegt. Rauch visualisiert bereits Strömungen ab 0,02 m/s.
Führen Sie die Rauchquelle in 2-3 cm Abstand entlang der Dichtungsebenen: Flügelfalz, Glasleisten, Anschlussfuge zur Laibung, Fensterbankanschluss. Dokumentieren Sie das Verhalten:
Befund A: Rauch steigt vertikal auf – System ist luftdicht.
Befund B: Rauch wird horizontal abgelenkt oder verwirbelt – Infiltration nachgewiesen.
DIE THERMOMETER-LOGIK – OBERFLÄCHENANALYSE
Messen Sie systematisch an vier Punkten:
- Glasmitte (repräsentativ für Ug-Wert)
- Glasrandverbund (kritisch für Warme Kante)
- Rahmenprofil (Indikator für Dämmkernqualität)
- Laibungsanschluss (Nachweis der Anschlussdämmung)
Kritischer Grenzwert: Oberflächentemperaturen unter 12,6°C bei 20°C Raumtemperatur und 50% relativer Luftfeuchte führen zu Tauwasserausfall. Temperaturdifferenzen über 4 Kelvin zwischen Raumluft und Bauteiloberfläche erzeugen spürbare Strahlungsasymmetrie.
Hinweis: Die 12,6°C-Grenze basiert auf dem Taupunkt bei Normbedingungen (20°C/50% r.F.). Bei höherer Raumluftfeuchte steigt dieser Wert entsprechend.
TEIL 4: FEHLERDIAGNOSE – SYMPTOM, URSACHE, LÖSUNG
SZENARIO 1: TURBULENTER RAUCH AN DER FENSTERBANK
Symptom: Massive Verwirbelung im unteren Anschlussbereich.
Ursache: Fehlende oder lückenhafte innere Abdichtungsebene. Bauschaum allein erfüllt nicht die Anforderung „innen dichter als außen” nach DIN 4108-7.
Lösung: Öffnung des Anschlusses, Einbau einer Luftdichtheitsfolie (sd-Wert >10 m), fachgerechte Verklebung auf Glattstrich.
SZENARIO 2: RUHIGER RAUCH, ABER KÄLTEGEFÜHL
Symptom: Keine Luftbewegung nachweisbar, Glasrandtemperatur 14°C bei 22°C Raumtemperatur.
Ursache: Aluminium-Abstandhalter mit Psi-Wert 0,08 W/(mK) statt Warme Kante mit 0,03 W/(mK). Wärmeverlust am Glasrand um 60% erhöht.
Lösung: Nachrüstung nicht möglich. Kompensation durch Heizkörper mit erhöhter Konvektionsleistung direkt unter dem Fenster.
SZENARIO 3: WARMES GLAS, KALTER RAHMEN
Symptom: Glasmitte 18°C, Rahmenprofil 11°C.
Ursache: Fehlende thermische Trennung der Stahlarmierung oder ungedämmte Profilkammern.
Lösung: Systemischer Produktmangel. Austausch gegen Profile mit Uf-Wert <1,0 W/(m²K) erforderlich.
CHECKLISTE 2: EINZUFORDERNDE DOKUMENTATION
- Fachunternehmererklärung mit Bezug auf GEG-Konformität
- Detailzeichnung des Bauanschlusses (Schnitt durch Laibung, Brüstung, Sturz)
- Fotodokumentation der Dämmebene vor Verputzung
- Datenblätter der verwendeten Dichtbänder und Montageschäume
- Nachweis der Isothermen-Berechnung für den Anschlussbereich
- Prüfzeugnis des Fensterherstellers mit tatsächlichen U-Werten
TEIL 5: ENTSCHEIDUNGSBAUM ZUR DIAGNOSE
Schritt 1: Rauchtest durchführen.
Ergebnis positiv (Verwirbelung) → Konvektion/Leckage → Mängelrüge, Nachbesserung der Dichtebene, Blower-Door-Test als Nachweis.
Schritt 2: Bei negativem Rauchtest Oberflächentemperaturen messen.
Ergebnis <16°C an Glas oder Rahmen → Strahlungskälte → Prüfung der vertraglich vereinbarten U-Werte, bei Abweichung Minderungsanspruch.
Schritt 3: Bei akzeptablen Oberflächentemperaturen Bodentemperatur prüfen.
Ergebnis: Kaltzone am Boden → Kaltluftabfall → Heizungspositionierung optimieren, Konvektionssperre unter Fensterbank installieren.
FAZIT
Das Zugluft-Gefühl ist ein physikalisch messbarer Zustand mit zwei distinkt verschiedenen Ursachen. Luftzug durch Infiltration stellt einen Ausführungsmangel dar und begründet Nachbesserungsansprüche. Strahlungskälte durch unzureichende Oberflächentemperaturen resultiert aus Planungsfehlern oder minderwertigen Komponenten. Die Aussage „dicht bedeutet behaglich” ist technisch falsch – ein Fenster mit Uw-Wert 1,3 W/(m²K) kann luftdicht sein und dennoch durch Strahlungsasymmetrie Unbehagen verursachen. Bestehen Sie auf messtechnischer Beweisführung.
HÄUFIGE TECHNISCHE FRAGEN
Frage 1: Warum reicht Bauschaum allein nicht als Abdichtung?
Bauschaum erreicht einen sd-Wert von etwa 3-5 m und ist damit weder luftdicht noch ausreichend diffusionshemmend. Die Anforderung „innen dichter als außen” erfordert raumseitig sd-Werte >10 m, außenseitig <0,5 m.
Frage 2: Ab welcher Oberflächentemperatur entsteht Strahlungsunbehagen?
Bei einer Raumlufttemperatur von 20°C führen Oberflächentemperaturen unter 16°C zu messbarer Strahlungsasymmetrie. Die DIN EN ISO 7730 definiert eine maximale Asymmetrie von 10 W/m² für Kategorie B.
Frage 3: Wie unterscheide ich einen defekten Beschlag von einer mangelhaften Fugendichtung?
Der Rauchtest lokalisiert die Leckage. Tritt Verwirbelung nur bei geschlossenem, nicht aber bei gekipptem Fenster auf, liegt ein Beschlagproblem vor. Konstante Infiltration deutet auf Fugenmängel.
Frage 4: Welchen Psi-Wert sollte ein Abstandhalter maximal aufweisen?
Für energieeffiziente Fenster sollte der Psi-Wert des Glasrandverbunds unter 0,04 W/(mK) liegen. Aluminium-Spacer erreichen 0,08 W/(mK), thermisch optimierte Kunststoff-Spacer 0,03 W/(mK).
Frage 5: Kann ich Strahlungskälte durch höhere Raumtemperatur kompensieren?
Theoretisch ja, praktisch ineffizient. Eine Erhöhung der Raumlufttemperatur um 2 Kelvin kompensiert etwa 4 Kelvin niedrigere Oberflächentemperatur, erhöht aber den Heizenergiebedarf um circa 12%.
