Passivhausfenster: Technische Anforderungen an Dichtheit, Wärmebrücken und Montage

Ein Fenster mit Passivhaus-Zertifikat erreicht seinen dokumentierten Uw-Wert von ≤ 0,8 W/(m²K) ausschließlich unter Laborbedingungen. Die bauphysikalische Realität auf der Baustelle unterscheidet sich fundamental: Ohne wärmebrückenfreien Anschluss, durchgängige Luftdichtheitsebene und validierte Psi-Werte des Einbaus degradiert das zertifizierte Produkt zur thermischen Schwachstelle. Dieser technische Report analysiert die tatsächlichen Anforderungen an Dichtheit, Anschlussdetails, Verglasung und Verschattung und dokumentiert, welche Nachweise Bauherren vor Vertragsabschluss einfordern müssen.

TEIL 1: MARKTANALYSE – PRODUKTSTEMPEL VERSUS SYSTEMINTEGRATION

Der Markt kommuniziert U-Werte, die Bauphysik bestraft jedoch Wärmebrücken. Die Diskrepanz zwischen Laborwert und Baustellenrealität resultiert häufig nicht aus Toleranzen, sondern aus systematischer Fehlplanung.

Parameter	Isoliertes Passivhausfenster	Standard-Montage	Systemintegrierte Planung
Uw-Wert Datenblatt	≤ 0,8 W/(m²K)	≤ 0,8 W/(m²K)	≤ 0,8 W/(m²K)
Psi-Wert Einbau	Nicht berücksichtigt	0,04–0,08 W/(mK)	≤ 0,01 W/(mK)
Luftdichtheit	Produktabhängig	Unterbrochen durch Schaum	Durchgängig nachgewiesen
Fazit	Kapitalvernichtung ohne Anschlussqualität	Strukturelle Täuschung der Energiebilanz	Validierte Systemperformance

Die Tabelle verdeutlicht: Der Psi-Wert des Einbaus kann die Energiebilanz eines Fensters um 15–25 % verschlechtern. Ein Anschluss mit Psi = 0,08 W/(mK) bei 4 m Umfangslänge erzeugt zusätzliche Wärmeverluste von 0,32 W/K – dies entspricht bei einem Fenster mit 1,5 m² Fläche einer Erhöhung des effektiven U-Werts um 0,21 W/(m²K).

TEIL 2: TECHNISCHE ANFORDERUNGEN IM DETAIL

Ein Passivhausfenster funktioniert ausschließlich als Teil eines hermetischen Systems. Die folgenden fünf Anforderungsbereiche müssen technisch nachgewiesen werden.

DICHTHEIT DER LUFTDICHTHEITSEBENE

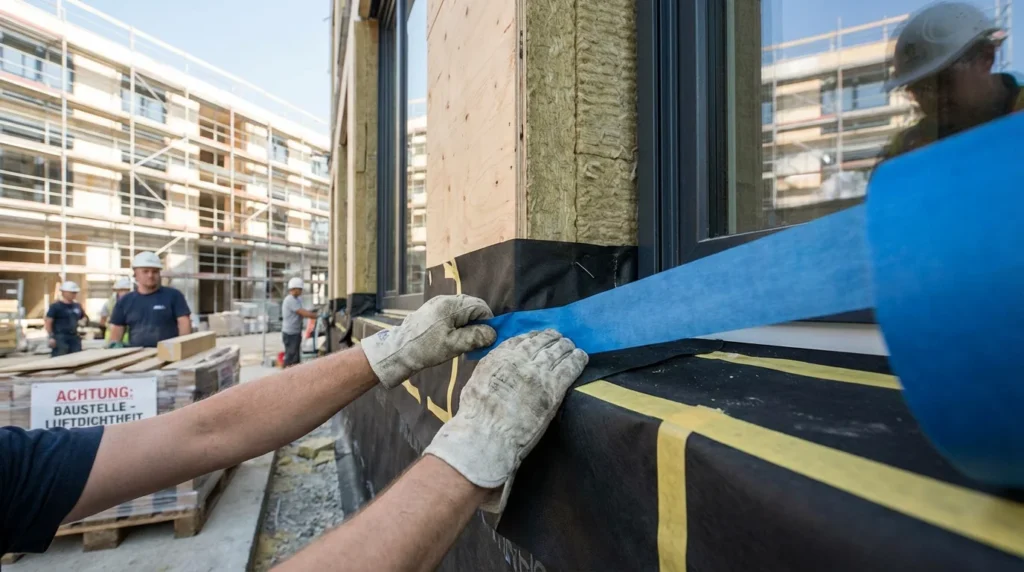

Das Fenster erfordert eine umlaufende luftdichte Verbindung mit dem Mauerwerk. Montageschaum allein erfüllt diese Anforderung nicht.

Technische Forderung: Umlaufende, diffusionsdichte Abklebung innen (sd-Wert ≥ 10 m) und schlagregendichte, diffusionsoffene Abdichtung außen (sd-Wert ≤ 0,3 m). Konvektiver Feuchteeintrag in die Dämmung führt bei Unterschreitung dieser Werte zum Funktionsverlust innerhalb von 3–5 Heizperioden.

WÄRMEBRÜCKEN UND PSI-WERTE

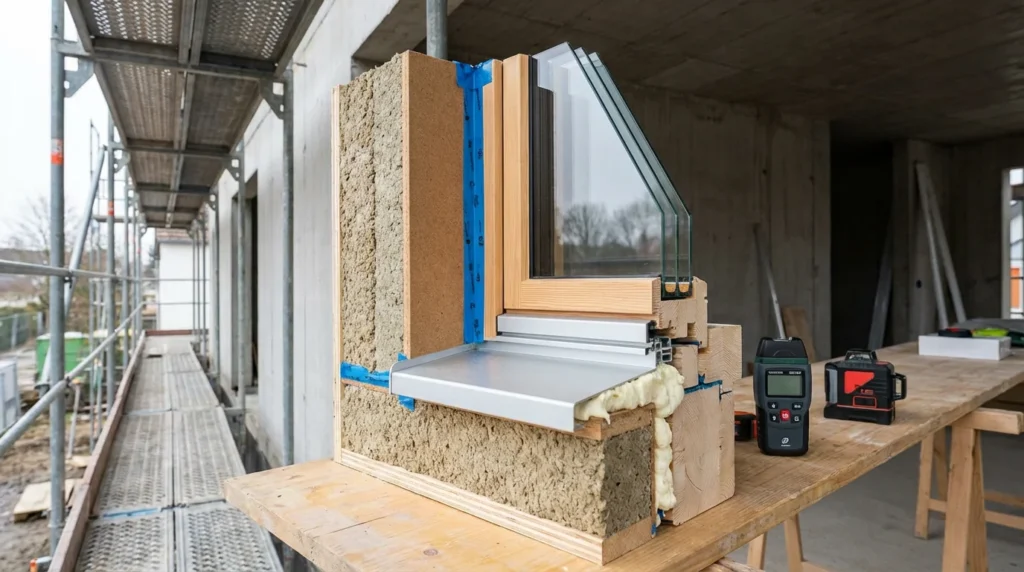

Der Rahmen-U-Wert (Uf) verliert seine Relevanz, wenn der Einbau im Mauerwerk eine Wärmebrücke darstellt. Der lineare Wärmedurchgangskoeffizient (Psi-Wert) des Einbaus muss berechnet und auf Werte ≤ 0,01 W/(mK) minimiert werden. Dies erfordert thermisch getrennte Laibungen und eine Überdämmung des Blendrahmens um mindestens 30 mm.

ANSCHLUSSDETAILS UND GEOMETRIE

Die Position des Fensters in der Dämmebene bestimmt den Isothermenverlauf. Bei Einbau in der Dämmebene oder mit thermisch entkoppeltem Vorwandmontagesystem verläuft die 13-Grad-Isotherme konstruktionsintern. Bei Einbau im monolithischen Mauerwerk ohne Laibungsdämmung entsteht ein geometrischer Kühlrippeneffekt mit Oberflächentemperaturen unter 12,6 °C – dem kritischen Wert für Schimmelbildung.

VERGLASUNG UND SOLARE BILANZ

Dreifachverglasung mit Ug-Wert ≤ 0,6 W/(m²K) ist Standard. Der Gesamtenergiedurchlassgrad (g-Wert) muss jedoch für die spezifische Orientierung optimiert werden: Südfenster benötigen g-Werte ≥ 0,5 für solare Gewinne, Nordfenster profitieren von niedrigeren g-Werten zur Reduzierung sommerlicher Überhitzung.

VERSCHATTUNG UND SOMMERLICHER WÄRMESCHUTZ

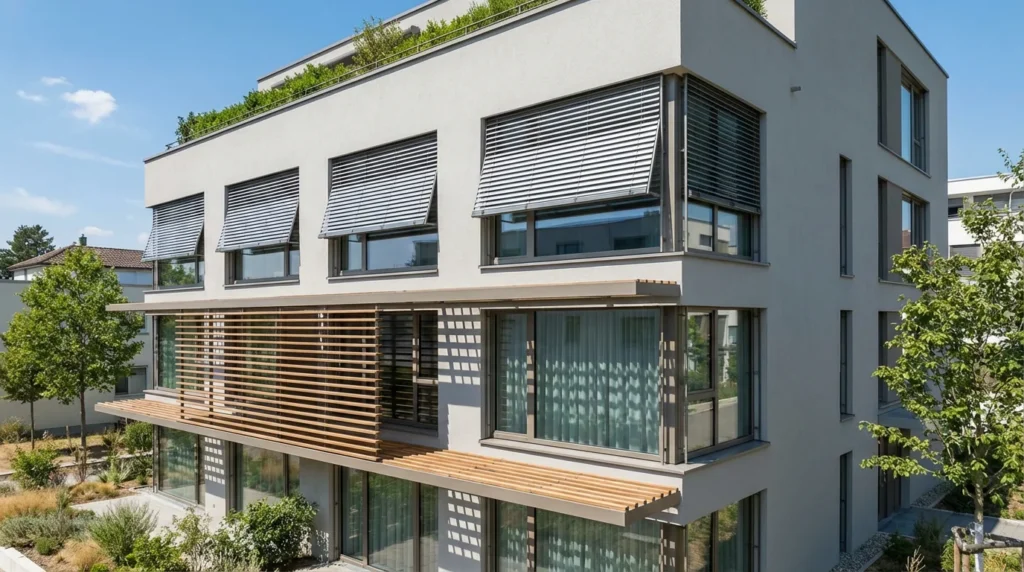

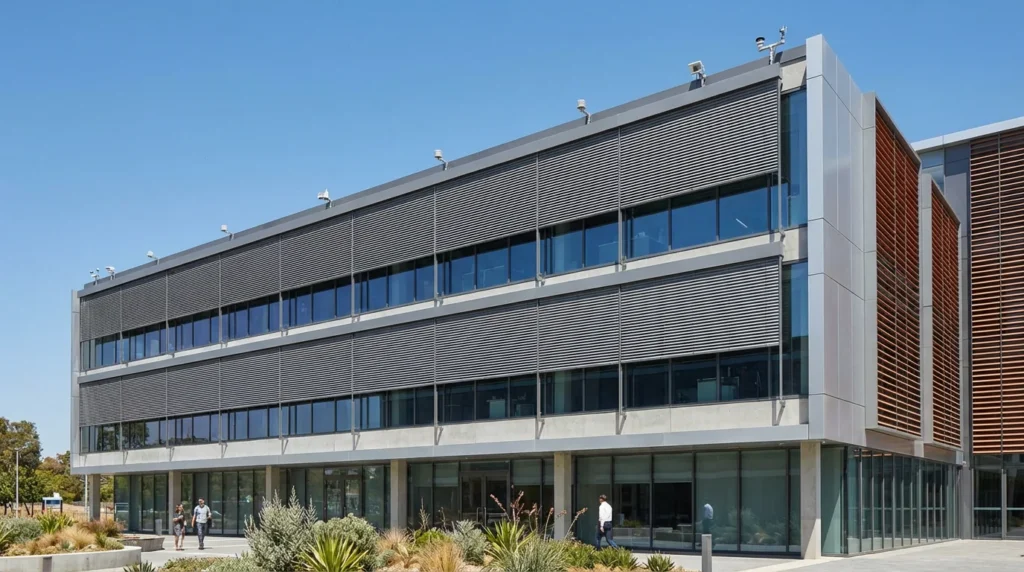

Hocheffiziente Fenster transmittieren solare Strahlung, verhindern jedoch den Wärmeaustritt. Außenliegende Verschattungssysteme (Raffstore, Rollladen) mit Fc-Werten ≤ 0,25 sind obligatorisch, um Raumtemperaturen unter 26 °C zu halten.

TEIL 3: CHECKLISTE PLANUNG – FORDERUNGSKATALOG

Vor der Fensterbestellung müssen folgende Dokumente vorliegen:

• Detailpläne M 1:10 mit Darstellung aller Dichtebenen an Laibung, Brüstung und Sturz
• Psi-Wert-Berechnung für die spezifische Einbausituation nach DIN EN ISO 10211
• Isothermenberechnung mit Nachweis der 13-Grad-Isotherme im Konstruktionsinneren
• Montagekonzept mit Spezifikation der Befestigungsmittel und Dichtstoffe
• Sommerlicher Wärmeschutznachweis nach PHPP oder DIN 4108-2

Fehlt eines dieser Dokumente, ist die Planung mangelhaft und die Gewährleistung gefährdet.

TEIL 4: CHECKLISTE QUALITÄTSKONTROLLE

• Glattstrich-Kontrolle: Laibung vor Montage glattverputzt für Dichtbandverklebung
• Blower-Door-Test im Rohbau: Leckageortung bei 50 Pa Unterdruck vor Laibungsverkleidung
• Sichtprüfung Dichtbänder: Eckschlaufen vorhanden für Bauteilbewegungen
• Fensterbankanschluss: Zweite wasserführende Ebene lückenlos ausgeführt

TEIL 5: FEHLERDIAGNOSE

Symptom: Zugluft und Kaltluftabfall am Fenster
Ursache: Fehlende Luftdichtheit zwischen Blendrahmen und Mauerwerk
Lösung: Blower-Door-Test zur Lokalisierung, Rückbau der Laibung, Neuherstellung der luftdichten Ebene mittels Putzanschlussbändern

Symptom: Schimmelbildung in der Laibungsecke
Ursache: Wärmebrücke durch falschen Isothermenverlauf bei ungedämmter Laibung
Lösung: Isothermenberechnung, nachträgliche Laibungsdämmung mit 20-mm-Keilen

Symptom: Kondensat im Glasrandbereich
Ursache: Aluminium-Abstandhalter statt thermisch optimiertem Randverbund
Lösung: Austausch der Verglasung gegen Scheiben mit Kunststoff- oder Edelstahl-Abstandhalter

TEIL 6: NACHWEISMATRIX FÜR VERTRAGSABSCHLUSS

Bauherren müssen folgende Nachweise als Vertragsbestandteil fixieren:

1. Werkplanung der Anschlussfugen im Maßstab 1:10
2. Psi-Wert-Dokumentation für alle Einbausituationen
3. Schriftliches Montagekonzept mit Materialspezifikation
4. Blower-Door-Messung als Abnahmevoraussetzung

Ohne diese Belege reduziert sich das Passivhaus-Zertifikat auf einen Aufkleber ohne bauphysikalische Relevanz.

FAQ: TECHNISCHE PRÜFFRAGEN

Welchen Psi-Wert garantieren Sie für den eingebauten Zustand?

Der Psi-Wert des Einbaus muss projektspezifisch berechnet werden und sollte ≤ 0,01 W/(mK) betragen. Anbieter, die nur den Uf-Wert des Rahmens nennen, planen nicht ganzheitlich.

Welches Dichtsystem gewährleistet Schlagregendichtheit bei Diffusionsoffenheit nach außen?

Kompribänder oder Multifunktionsbänder mit sd-Wert ≤ 0,3 m außen und ≥ 10 m innen erfüllen diese Anforderung. Montageschaum allein ist unzureichend.

Wie erfolgt die Lastabtragung bei Vorwandmontage ohne zusätzliche Wärmebrücken?

Thermisch entkoppelte Befestigungssysteme oder Zargensysteme aus glasfaserverstärktem Kunststoff vermeiden Wärmebrücken durch Metallwinkel.

Ist der Glasrandverbund als Warme Kante ausgeführt?

Thermisch optimierte Abstandhalter aus Kunststoff oder Edelstahl verbessern den Uw-Wert um circa 0,1 W/(m²K) gegenüber Aluminium-Abstandhaltern.

Welche Blower-Door-Grenzwerte gelten für die Abnahme?

Passivhäuser erfordern n50 ≤ 0,6 h⁻¹, Effizienzhäuser je nach Stufe n50 ≤ 1,0–1,5 h⁻¹.

Wie wird der sommerliche Wärmeschutz nachgewiesen?

Der Nachweis erfolgt nach PHPP oder DIN 4108-2 mit Simulation der Übertemperaturgradstunden unter Berücksichtigung der Verschattungssysteme.
